中盾ZD-A1型

快速催淚擊發器

說明

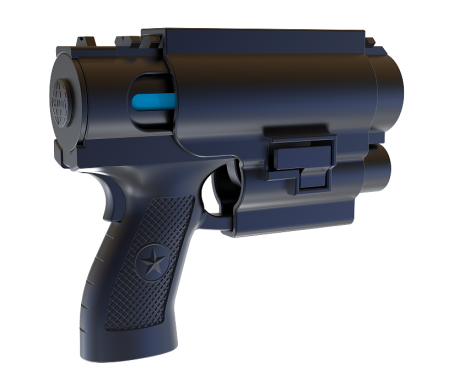

中盾ZD-A1型快速催淚擊發器采用槍型外觀設計，其與可視橫噴型催淚噴射劑配套使用，起到快速擊發催淚噴射劑（催淚劑應符合GA884-2018公安單警裝備催淚噴射器）的作用；同時還配有照明裝置，可實現強光照明和暴閃眩目的功能；具有保險模式、日間模式、夜間模式等工作模式。中盾ZD-A1型快速催淚擊發器已申請國家專利（實用新型專利申請?zhí)枺?02322262359.3；外觀專利申請?zhí)枺?02330568274.0）。

一、主要技術參數：

1、產品材質：尼龍6＋玻纖、6061-T6鋁合金。

2、主體尺寸：長度：190±3mm；高度：158±3mm；厚度：47±3mm。

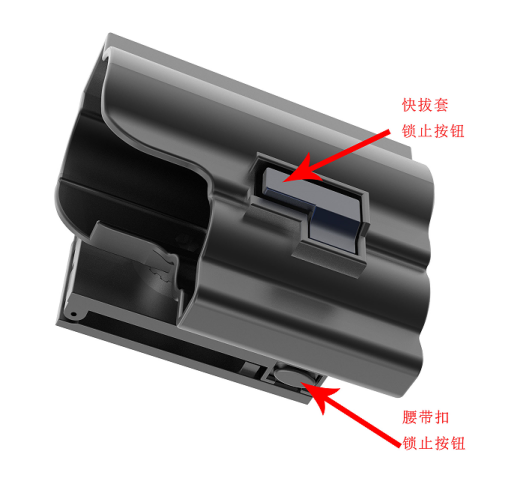

3、產品重量（不含催淚劑）：329±5g?？彀翁字亓浚?05±5g。

4、電池參數：3.7V/2600mAh， 電池型號18650。

5、電源參數：DC5V/1000mA電源充電，充電口Type-C，充電時間4小時。

6、照明裝置：10W大功率白光LED，強光初始照度≥200lx，照明時間≥6小時，暴閃模式頻率9Hz。

7、環境適應性：產品高溫（55℃、2h），低溫（-20℃、2h）各部分功能應正常。

8、拓展功能：具備皮卡汀尼導軌，可配合其他瞄具使用。

二、結構組成：

快速催淚擊發器由槍型殼體、彈倉、彈倉后蓋（包含滑動板、卡扣、彈簧）、槍型握把、扳機（擊發裝置）、模式切換開關、18650電池、電池筒、充電模塊，電源開關、照明裝置、快拔套等部件組成。

三、保險結構：

快速催淚擊發器設置有保險裝置，保險裝置具備移動滑塊設計，通過保險裝置保險調節可以轉變裝置不同功能的使用。如保險模式、日間模式、夜間模式的切換，打開保險模式下不能激發催淚劑。

四、夜間模式：

快速催淚擊發器帶設置有照明裝置，與快速催淚擊發器為一體化設計，不可與拆卸，其在夜間模式下，激活照明裝置，照明裝置開始工作并發出燈光照明，同時，保險裝置解鎖，快速催淚擊發器處于工作狀態，可以正常擊發催淚劑，擊發同時照明裝置進入爆閃狀態，待擊發停止后自動恢復成燈光照明。

五、使用說明：

快速催淚擊發器的模式切換開關在最上端檔位，為保險模式，此時不能發射催淚劑；模式切換開關在中間檔位，為日間模式，此時握緊把手，壓下催淚劑發射保險，勾動扳機即可發射催淚劑；模式切換開關在最下端檔位，為夜間模式，照明裝置打開，白光燈珠工作，此時握緊把手，壓下催淚劑發射保險，勾動扳機即可發射催淚劑，擊發催淚劑的同時光源照明裝置進入爆閃狀態，待擊發停止后自動恢復成燈光照明。

更換催淚劑時，需向下滑動彈倉后蓋滑動板，同時向后推動催淚劑罐體，裝上新催淚劑罐體，按下彈倉后蓋滑動板，即可鎖止彈倉后蓋。
